nongkrong di meja kerja, lagi mengamati blok vertikal terdengar ketukan pintu ternyata ada

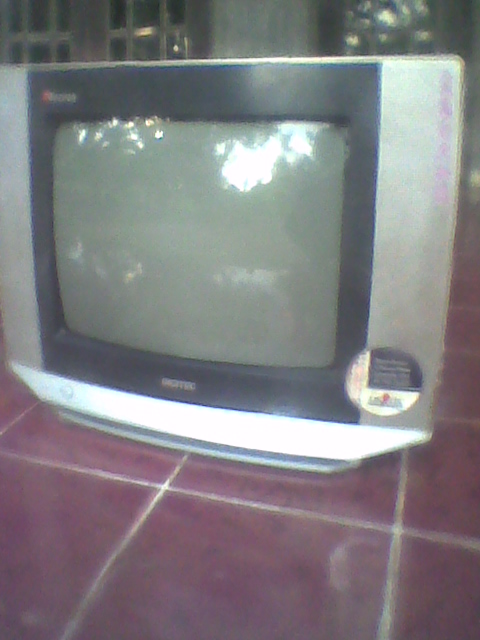

tetangga yang membawa TV DIGITEC DM 14151 ngambek gak mau nyala.
TV langsung di coba, ternyata tv gak bisa start begitu keluar tampilan digitec tv langsung mati,
wahh ini protek Pak, ada blok tv yang tidak bisa bekerja dengan normal terangku. langsung cover tv di buka pembersihan dari debu dan kotoran yang lain di lakukan, setelah semua bersih tv siap di kerjakan.
Pemeriksaan pertama mulai dari :
power supply utama yakni : + 155 Volt normal
waktu protec tegangan jadi : + 40 Volt. power supply Vertikal: + 12 Volt dan yang - 12 Volt juga normal. power supply Audio : + 14 Volt power supply untuk semua blok sepertinya normal.
Yang menjadi poin jika TV mengalami kasus seperti ini adalah pin IC proteksi mesti kisaran + 5 Volt , setelah ketemu dan saya ukur ternyata memang kurang + 2.3 Volt, ya pantesan kalau TV ini protec.
Pemburuan sumber tegangan yang menyuplai pin proteksi dari IC tunggal ini terdeteksi dari tegangan
+12 Volt dari supply IC Vertikal di seri degan capasitor 1 uf / 16 Volt.pin positif dari capasitor di +12 Volt dan pin negatif seri resistor langsung menuju pin Proteksi.
Setelah pengantian capasitor dengan 2,2 uf / 50 Volt, TV siap di ujicoba dengan harapan besar saya tekan tombol power cleak ..... sambilku lihat avometer scala 10 volt terbaca +5 vlot kurang dikit, waaah sepertinya berhasil blanking biru dilayar tv dengan tulisan DIGITEC sudah muncul,
Alhamdulillah selesai juga si MUSASHI tinggal dites seharian dan terima bayaran ... hehehe mantraaab
