Polytron power Indicator StanBy

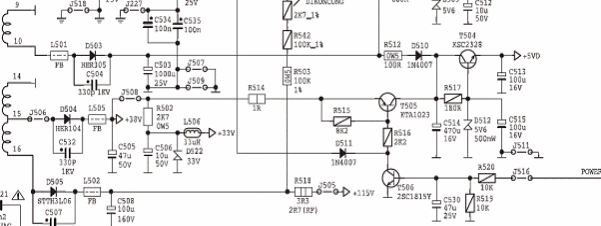

Sering kami mendapat pertanyaan tentang Polytron yang mati stand by tidak mau “on”. Oleh karena itu disini sedikit kami ulas cara kerja sirkit kontrol 0n-off Polyton yang menggunakan power suply seperti gambar dibawah ini (biasanya yang menggunakan FET FS7UM)
clip_image002

Saat Posisi stand by.
  • Pin-36 kontrol power dari mikrokontrol mengeluarkan tegangan “high”
  • Basis T506 ada tegangan sekitar 0.6v >> transistor “on” dan C-E seperti dishortkan >> kolektor tegangan nol >> dan transistor T505 kondisi “on”
  • Arus photocoupler akan seperti dishortkan langsung ke ground lewat D511 >> T506. Akibatnya semua tegangan sekunder drops. Tegangan pada D504/elko C505 masih rendah hanya sekitar 12v
  • Suply 5v untuk mikrokontrol akan diberikan dari tegangan 12v ini >> T505 >> Regulator 5v T504 (yang ada zener 5.6v)
  • Pada st-by  tegangan B+ hanya sekitar 30v, tegangan 40v hanya sekitar 12v, tergangan 14v hanya sekitar 4v.
Saat posisi Power-on
  • Pin-36 kontrol Power dari mikrokontrol akan berubah menjadi “nol”
  • Basin T506 tegangan nol >> transistor “off” >> kolektor ada tegangan >> transistor T505 berubah menjadi “off”.
  • Arus photocoupler yang semula langsung dishortkan ke ground sekarang ganti akan dilewatkan IC504 KA431 dari pin-3 ke pin-2 (ground). KA431 merupakan “error correction” untuk menstabilkan tegangan B+.
clip_image004
  • Semua tegangan sekunder akan berubah naik menjadi normal.
  • Karena T505 sekarang berubah menjadi “off”, maka tegangan 5v untuk suply mikrokontrol akan ganti diberikan dari sumber 14v >> R512 >> D510.
  • Pada saat yang sama suply Vcc untuk Horisontal –start akan mendapat tegangan suply 8v dari sumber 14v >> R508 >> Regulator 8v T502.
clip_image006

TROBELSHUTING
Stand by tidak mau “on”
  • Cek apakah tegangan suply Vcc 5v untuk mikrokontrol normal
  • Paling sering dijumpai karena elko filter C505 untuk tegangan 40v kering. Elko kering mengakibatkan tegangan keluaran menjadi drops.
  • Pesawat on sebentar terus mati. Kadang disebabkan karena kerusakan D510. Karena hal ini menyebabkan tegangan 5v saat power-on untuk mikrokontrol drops
Saat di “power-on” tegangan B+ tidak mau naik ke normal (115v)
  • Periksa apakah basis T506 tegangan sudah dapat berubah menjadi nol. Kalau tidak mau nol
  • Coba lepas T505 – tegangan B+ seharusnya dapat naik menjadi normal. Kalau tidak dapat naik menjadi normal maka kemungkinan problem pada bagian switching regulator. Periksa elko B+ mungkin kering atau FET rusak.
Saat “power-on” horisontal tidak kerja
  • Periksa apakah Hor Vcc sudah mendapat tegangan 8v
  • Periksa tegangan suply 14v
  • Problem dapat disebabkan elko flter 14v kering atau sirkit regulator 8v ada yg problem
Problem mikrokontrol
  • Basis T506 tidak mau berubah ke nol saat di-power-on
  • Periksa tegangan suply Vcc 5v mikrokontrol
  • Periksa pin osilator apakah ada tegangan sekitar 1 ~ 2v.
  • Perisak pin-reset apakah sudah ada tegangansekitar 4v
  • Periksa jalur SDA/SCL mungkin ada yang sedikitshort
