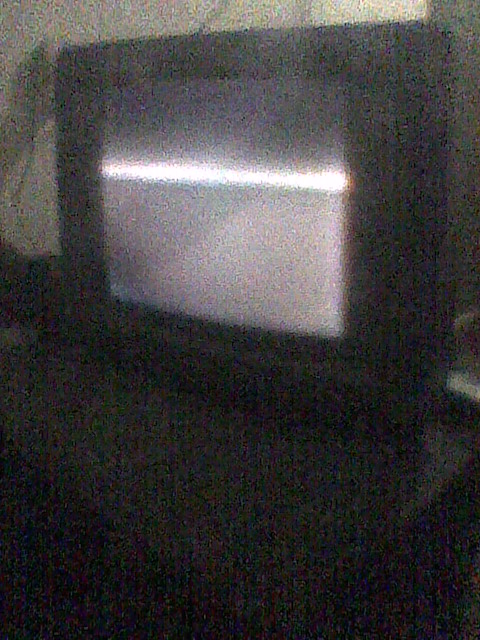

TV Goldstar tidak ada gambar lebar atas, bawah kurang, ada garis tebal di tengah layar
Hari ini aku dapat kerjaan servis TV Goldstar 14 inc Type CA-14D72,yang kerusakannya gak keluar gambar suara noise tidak bisa membuka layar dengan penuh, Kalau warna kemerahan hampir hitam putih. Pada awalnya ku periksa dulu solderan2 pada kaki komponen, kebetulan ternyata banyak juga solderan pada kaki komponen yang sudah tidak bagus/retak, kemudian coba cek tegangan B+ ternyata drop di bagian horisolta vcc. Selanjutnya mulai saya periksa komponen2 seperti elco
Dimulai dari elco pada blok regulator, ku ganti elco2 yang berhubungan dengan tegangan B+ dengan yang baru, kemudian aku coba tanpa mengubungkan ke transistor HOT, ternyata sudah normal dengan pengukuran B+ 105 Volt. Kemudian Tv kunyalakan kembali dan hasilnya Tv sudah kembali normal. Ternyata penyebab kerusakan tersebut adalah pada bagian komponen Elco dengan nilai 160v/100 mikrofarad yang di pararel dua buah. Semoga postingan ini bermanfaaat, Maaf gambar nyusul lupalom bawah memory yang ada di HP.
